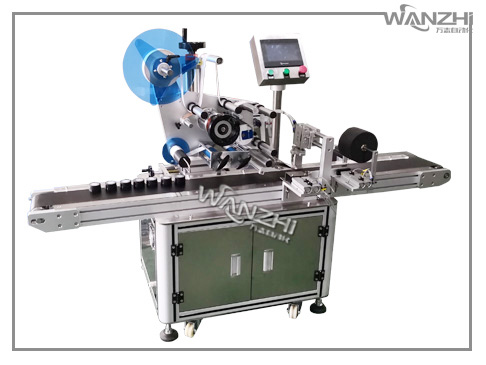

WZ-121B 全自動定位式平麵貼標機

一、基本用途

全自動定位式平麵貼標機適用於平麵類物體貼標簽，氣缸攔停定位貼標確保精度；

可選配色帶打碼機和噴碼機，實現在標簽上打印生產日期和批號信息，實現貼標-賦碼一體化。

二、適用範圍

◆適用標簽：不幹膠標簽、不幹膠膜、電子監管碼，條形碼等。

◆適用產品：直徑30mm~90mm之間的圓瓶。

◆應用行業：廣泛應用於醫藥、食品、玩具、日化、等行業。

◆應用實例：消毒水瓶貼標、?喱水雙標貼標、紅酒瓶正標定位貼標等。

三、工作過程

◆核心工作原理：放產品到輸送帶，進入分瓶機構，分瓶機構將產品分開後，傳感器檢測到產品經過，傳回信號到貼標控製係統，在適當位置控製係統控製相應電機送出標簽並貼附在產品待貼標位置上，同時覆標，一張標簽的貼附動作完成。

◆操作過程：放產品輸送帶（可接流水線）—>產品輸送—>產品分距—>產品檢測—>產品定位—>貼標並覆標—>收集已貼標產品。

四、技術參數：以下為標準機型技術參數，其他特殊要求和功能，可量身訂做

◆ 適用標簽長度：20mm～285mm

◆ 適用標簽寬度（底紙寬度/mm） ：20mm～160mm

◆ 適用產品直徑（針對圓瓶）及高度：直徑：φ25mm～φ90mm ； 高度：25mm～300mm

◆ 適用標卷外徑：φ280mm

◆ 適用標卷內徑：φ76mm

◆ 貼標精度：±1mm

◆ 出標速度（m/min）：伺服：5～25m/min ；步進：5～19m/min

◆ 貼標速度（pcs/min) ：步進：25～55pcs/min；伺服：30～65pcs/min

◆ 輸送速度（m/min）：5～18m/min

◆ 功率（W）：牽引步進：570W；牽引伺服：980W

◆ 頻率（HZ）：50HZ

◆ 電壓（V）：220V

◆ 氣壓（Mpa）：0.4～0.6Mpa

◆ 重量：約185kg

◆ 設備外形尺寸（mm）（長×寬×高）：1950mm×1200mm×1530mm

五、功能特點

◆功能強大，同一台設備可實現圓瓶類物體的單標貼標和雙標貼標，雙標間距可靈活調整。選配圓周定位檢測裝置可實現在圓周麵定位貼標功能；

◆標簽重合度高，配置上壓頂機構，結合3軸定位機構，杜絕瓶子上下波動，提高貼標精度；

◆自動分瓶，采用彈壓式分瓶機構，有效消除瓶子本身誤差引起的分瓶不順暢，提高穩定性；

◆觸摸屏控製，人機交互界麵具備操作教導功能，參數修改直觀明了，各種功能切換簡單；

◆智能控製，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，避免浪費標簽和漏貼；

◆穩定性高，鬆下PLC+威綸觸摸屏+鬆下針形電眼+德國西克標簽電眼組成的高級電控係統，支持設備7×24小時運轉；

◆堅固衛生，主要采用不鏽鋼和高級鋁合金製作，質量牢固，符合GMP生產要求；

◆具有自動停機功能，生產計數功能，省電功能（設定時間內無生產時，設備自動轉到省電待機狀態），生產數設定提示功能，參數設置保護功能（參數設置分權限管理），方便生產管理；

◆可選配功能：

①熱打碼/噴碼功能；

②自動上料功能（立式送瓶機）；

③自動收料功能（結合產品考慮）；

④增加貼標裝置；

⑤無標瓶剔除功能（按客戶要求訂做）。
