紙箱激光打標+打包帶機器 方案書

發布者：萬誌智能     時間：2019-05-14



紙箱激光打標+打包帶機器 方案書

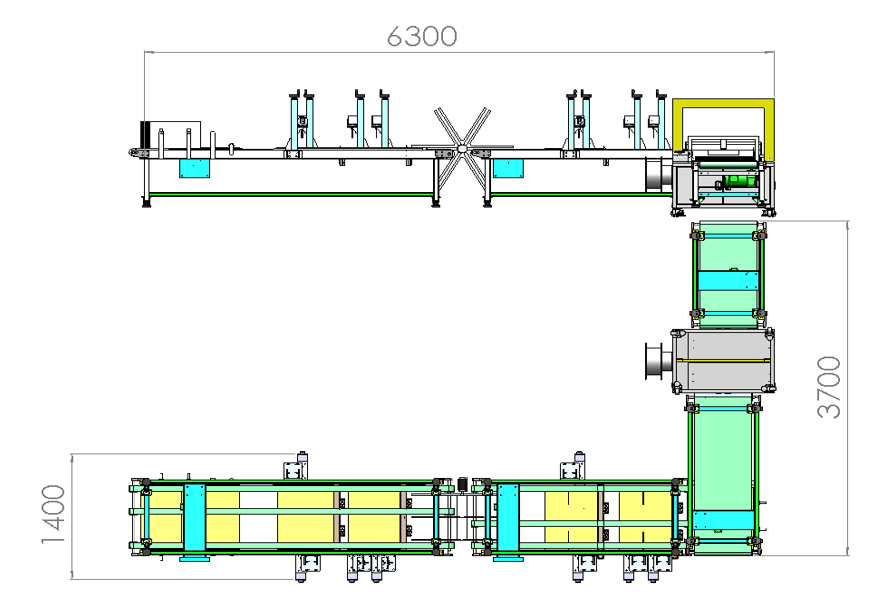

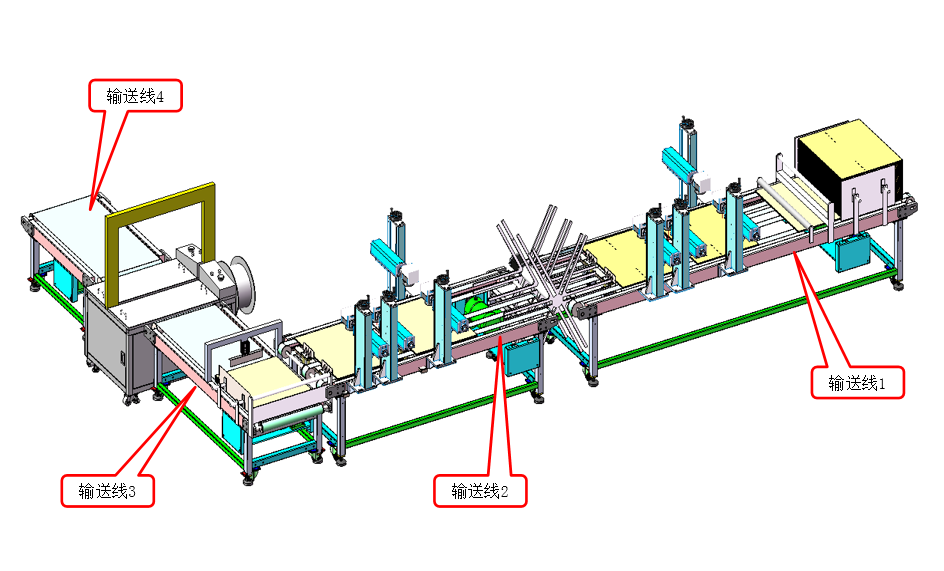

一、設備整體3D圖

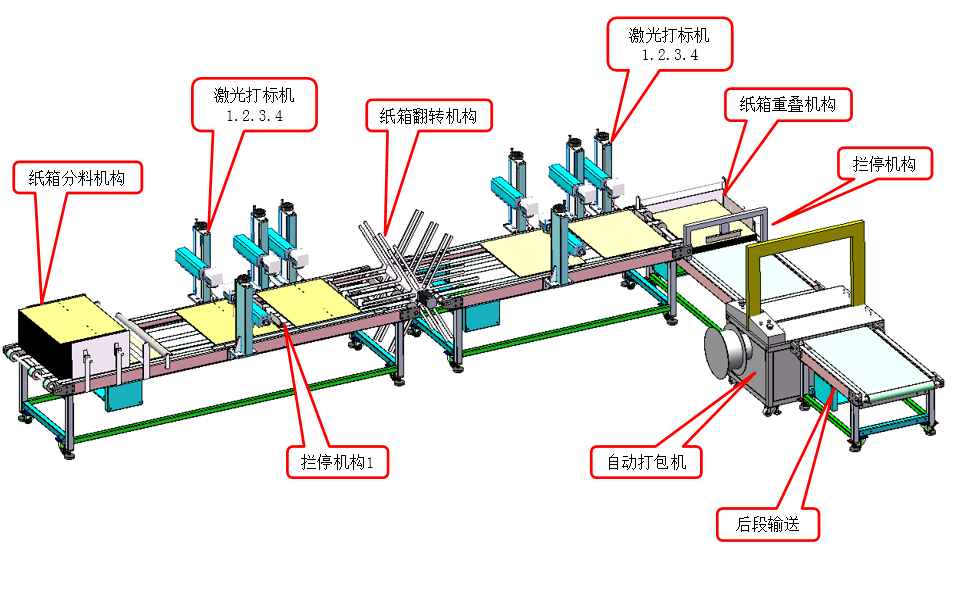

二、設備整體動作流程：

1.人工將產品整疊放入前段分料機構，分料出的產品流入下一工位， 檢測產品到位後氣缸進行攔停，前端兩個激光打碼機將碼數打入紙箱指定位置

2.前端打碼完成後攔停氣缸鬆開，產品繼續流入下一工位進行打碼， 檢測產品到位後氣缸進行攔停，後端兩個激光打碼機將碼數打入紙箱指定位置

3. 後端打碼完成後攔停氣缸鬆開，產品繼續流入下一工位進行翻轉檢測產品流入到翻轉機構指定位置後，翻轉機構進行將產品翻轉至另外一麵

4.產品翻轉至另外一麵後產品繼續流入下一工位進行定位打碼，檢測產品到位後氣缸進行攔停，前端兩個激光打碼機將碼數打入紙箱指定位置

5.前端打碼完成後攔停氣缸鬆開，產品繼續流入下一工位進行打碼， 檢測產品到位後氣缸進行攔停，後端兩個激光打碼機將碼數打入紙箱指定位置
6.兩側打碼完成後產品繼續流入下一工位進行數量折疊，檢測產品到位好氣缸進行限位攔停，檢測數量到達後氣缸收起，折疊好的產品流入下一工位

7.折疊好的產品流入打包機，打包機將產品進行打包紮帶，兩條紮帶打包完成後產品繼續流入下一工位以上為完整作業流程，產線按此循環動作

☆ 適用產品尺寸：按照客戶要求訂做
☆ 生產效率：5-6件/分鍾（5個為一件）
☆ 貼標精度：±3mm-5mm
☆ 適用電源：220V/50HZ
☆ 整機重量：約600KG
☆ 壓縮空氣壓力 0.6MPa-0.8 MPa ,潔淨幹燥的壓縮空氣
☆ 壓縮空氣流量 瞬時≥100L/min

☆ 生產環境 廠房溫度 10℃～40 ℃，廠房相對濕度 10％～60％（無結露）
